ВОДОСБОРНЫЕ КАНАЛЫ НИКОЛЬ (NICOLL)

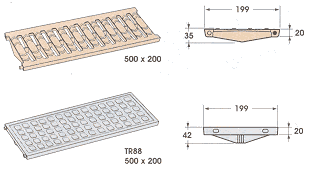

Решетки из ПВХ
	Решетка длиной 500 мм GR77 - Серый GR77S - Песочный Решетка длиной 500 мм для легких транспортных средств GRL77 - Серый GRL77S - Песочный

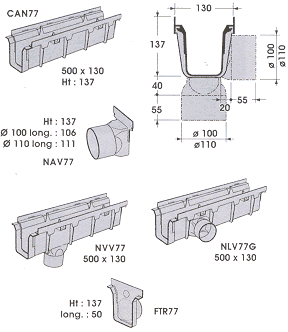

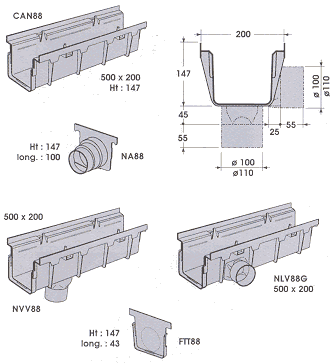

Сборные водосборные каналы НИКОЛЬ (NICOLL) из полипропилена
	Элемент канала - CAN77 - Серый Внешняя воронка D1 10 - NAV77 - Серый Воронка вертикальная D1 10 - NVV77 - Серый Воронка горизонт, правая D110 - NLV77D - Серый Воронка горизонт, левая D1 1 0 - NLV77G - Серый Затвор с креплением D80 - FTR77 - Серый
Углы 90° НИКОЛЬ (NICOLL)
	Правый с решеткой AN77D - Серый AN77DS - Песочный Правый с решеткой для бассейнов AN77DP - Серый AN77DPS - Песочный Левый с решеткой AN77G - Серый AN77GS - Песочный Левый с решеткой для бассейнов AN77GP - Серый AN77GPS - Песочный
Низкопрофильный водосборный канал НИКОЛЬ (NICOLL)из ПВХ на клею
	ВНИМАНИЕ!!! Пропускная способность лимитирована диаметром воронки Низкопрофильный водосборный канал шириной 130 мм, предназначен для плиточных поверхностей. Для достижения большей герметичности при монтаже используется клей. Канал длиной 500 мм - САВ77 - Серый Внешняя воронка, D 40 - NAH77 - Серый

Водосточная система НИКОЛЬ (NICOLL)

ВОДОСТОЧНЫЕ ТРУБЫ НИКОЛЬ (NICOLL)

		Параметры	Цвет
			Белый	Коричневый	Красный
Труба водосточная		DN - 80 мм L - 4000 мм	TD80B	TD80M	TD80R
Отвод MxS одномуфтовый		a - 20° a - 45° a - 67,3° a - 87.3° DN - 80 мм	CR2GTB CR4GTB CR6GTB CR8GTB	CR2GTM CR4GTM CR6GTM CR8GTM	CR2GTR CR4GTR CR6GTR CR8GTR
Тройник MxS		DN - 80 мм a - 67,3°	BR16GTB	BR16GTM	BR16GTR
Муфта водосточной трубы		DN - 80 мм	JRGTB	JRGTM	JRGTR
Хомут водосточной трубы		DN - 80 мм DN - 80 мм	CORGTB CO80GTB	CORGTM	CORGTR

ВОДОСТОЧНЫЕ ЖЕЛОБА И ПРИНАДЛЕЖНОСТИ НИКОЛЬ (NICOLL)

		Цвет
		Белый	Коричневый	Красный
Водосточный желоб		LG25B	LG25M	LG25R
Водосточная воронка компенсирующая		NAD25B NADT25B	NAD25M NADT25M	NAD25R NADT25R
Водосточная воронка простая		NAC25B NACT25B	NAC25M NACT25M	NAC25R NACT25R
Компенсатор		BEC25B	BEC25M	BEC25R
Угол водосточного желоба 90°		ANC25B	ANC25M	ANC25R
Угол водосточного желоба 135°		ANC525B	ANC525M	ANC525R
Муфта водосточного желоба		JNC25B	JNC25M	JNC25R
Заглушка воронки левая		FGC25B	FGC25M	FGC25R
Заглушка воронки правая		FDC25B	FDC25M	FDC25R
Заглушка желоба левая		FG25B	FG25M	FG25R
Заглушка желоба правая		FD25B	FD25M	FD25R
Кронштейн		GB25PB	GB25PM	GB25PR
Кронштейн скрытый		BHGB25B	BHGB25M	BHGB25R
Планка кронштейна фиксирующая		KCB25
Кронштейн оцинкованный (длина 335 мм)		HCL25

ВОДОСТОЧНЫЕ АКСЕССУАРЫ НИКОЛЬ (NICOLL)

Сетка водосточной трубы для воронки диаметром 80 и 100 мм

Свойства

Изготовлены из черного полипропилена.

Устойчивы к ультрафиолету.

Устойчивы к механическим воздействиям и водному потоку.

Назначение

Задерживает попадания в водосточную трубу листьев, мха, иголок и проч. Применение сетки НИКОЛЬ (NICOLL) обеспечивает надежное функционирование водосточной системы.

Способ установки

Сетка надежно фиксируется в сливном отверстии воронки и позволяет при необходимости обслуживания водосточной системы легко быть извлеченной.

Отвод дождевой воды
Чистая вода для мытья и полива

Описание

Изготовлены из ПВХ. Исполнение под диаметр 80 мм. Поставляются в комплекте с муфтой трубы.

Назначение

Отвод дождевой воды НИКОЛЬ (NICOLL) обеспечивает использование воды стекающей с крыши через водосточную систему для хозяйственных целей. Для полива. Для мытья автомобиля. Для наполнения огородных емкостей и т.д.

Внимание!

Для обеспечения надежного функционирования вставки для отвода воды рекомендуется устанавливать для задержки листьев пр. мусора сетку воронки на соответствующий стояк.

Белый - REP80B

Коричневый - REP80M

Красный - REP80R

Способ установки НИКОЛЬ NICOLL

1. Разметить место установки и вырезать отмеченную часть трубы.

2. Вставить муфту по нижнему диаметру вставки.

3. Завести вставку вначале в верхнюю часть распиленной трубы, затем завести нижнюю часть вставки с муфтой в нижнюю часть отрезанной трубы и опустить вниз до фиксации.

МОНТАЖ ВОДОСТОКОВ НИКОЛЬ (NICOLL)

РЕКОМЕНДАЦИИ ПО СОСТАВЛЕНИЮ ПРОЕКТА. КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯ : 0,7 ММ. X метр X 10 град.С.
	1 - Если конфигурация крыши соответствует рис. А (ничто не препятствует линейному расширению желоба) и ее длина не превышает 12м., то достаточно установить одну простую воронку водостока в конце уклона желоба.

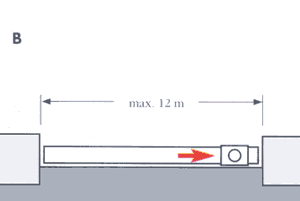

	2 - Если длина водосточного желоба НИКОЛЬ NICOLL не превышает 12м., но есть препятствия линейному расширению желоба, то устанавливается компенсирующая воронка водостока в конце уклона желоба.
	3 - Если длина водосточного желоба превышает 12м., то необходима установка двух простых воронок и компенсатора, причем расстояние между воронками не должно превышать 24 м.

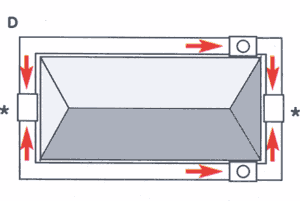

	4 - Если водосточный желоб НИКОЛЬ NICOLL опоясывает крышу, то необходимо применять спаренное положение компенсирующих воронок и компенсаторов.
ПРАВИЛА РАЗМЕТКИ И МОНТАЖА НИКОЛЬ NICOLL

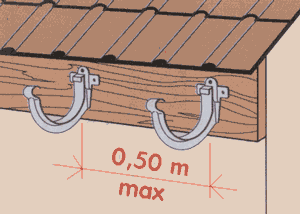

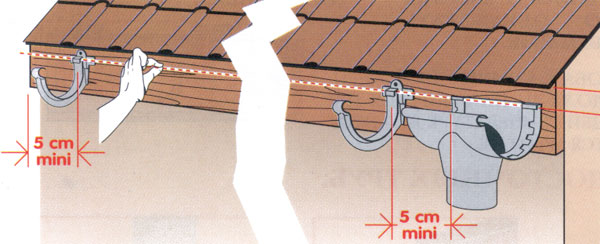

Выбрав необходимую конфигурацию водостока НИКОЛЬ NICOLL, приступите к разметке мест установки его элементов при помощи мела и шнура, как показано на рисунке. - уклон желоба должен составлять 3-5мм/м. - расстояние между кронштейнами желоба должно быть не более 0,5м. - при монтаже воронки, угла, заглушки, компенсатора учитывать, что ближайший от них кронштейн должен располагаться на расстоянии не менее 5см.
	Крепление к фронтонной планке
	Крепление к стропилам
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ ВОДОСТОЧНОГО ЖЕЛОБА НИКОЛЬ NICOLL
	1. Приклеить заглушку к воронке. 2. Приклеить водосточный желоб к воронке. 3. Приклеить соединительную муфту к воронке
	СКЛЕИВАНИЕ: использовать только клей сильной фиксации НИКОЛЬ NICOLL - проследите за тем, чтобы все склеиваемые элементы были сухими. - обработайте склеиваемые поверхности нождачной бумагой. - нанесите достаточное количество клея. - аккуратно соедините склеиваемые элементы, учитывая что клей схватывается через 15-20 сек. - закрепление желоба на кронштейнах производите не ранее чем через 15-20 мин. после склеивания.
	ФИКСАЦИЯ ЖЕЛОБА НИКОЛЬ NICOLL Фиксацию желоба в кронштейнах необходимо начинать с нижней точки уклона.

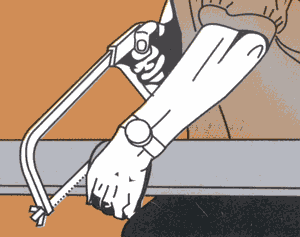

	ОТРЕЗАНИЕ ЖЕЛОБА НИКОЛЬ NICOLL Для отрезания желоба рекомендуется пользоваться ножевкой по металлу. Края отпиленного желоба необходимо обработать нождачной бумагой.

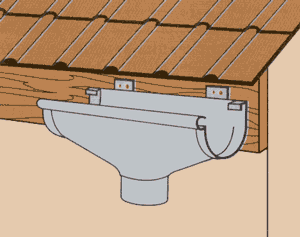

	КРЕПЛЕНИЕ КОМПЕНСИРУЮЩЕЙ ВОРОНКИ НИКОЛЬ NICOLL Компенсирующая воронка водостока должна быть жестко закреплена на элементах здания.

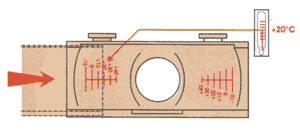

	При присоединении желоба к компенсирующей воронке край желоба должен находиться на отметке соответствующей температуре воздуха при которой производится монтаж.
РЕКОМЕНДАЦИИ ПО СБОРКЕ ВОДОСТОЧНЫХ ТРУБ НИКОЛЬ NICOLL

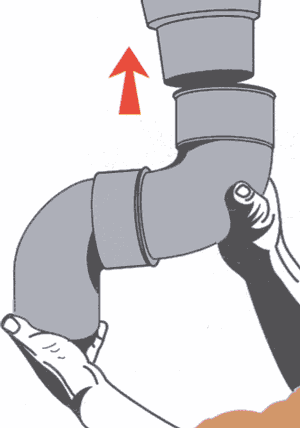

	Для возможности демонтажа системы НИКОЛЬ NICOLL оставьте не склеенными воронку водостока и первый после нее отвод.

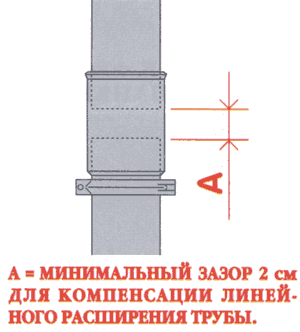

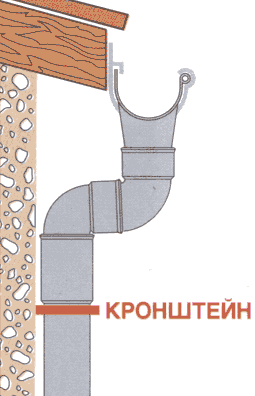

	Под каждой муфтой трубы устанавливается кронштейн, но не реже чем через каждые два метра трубы
	Склеивается с муфтой только нижняя труба.
