ВОДОСТОК ХАНТЕР (HANTER)

ВОДОСТОЧНАЯ СИСТЕМА SUREFIT


водосток ХАНТЕР (HUNTER)

Вся продукция ХАНТЕР (HUNTER ) была разработана в соответствии с максимальными требованиями к качеству и эффективности.
Система водостоков Surefit является уникальной разработкой ХАНТЕР (HUNTER), которая позволяет быстро и просто осуществлять монтаж и сборку элементов. Фиксаторы позволяют соединять элементы без дополнительного инструмента. Уникальные качества системы водостоков ХАНТЕР (HUNTER) все вместе сокращают время сборки и монтажа водосточной системы, экономя при этом время и деньги.
Оригинальные продольные направляющие улучшают характеристики потока, придают жесткость водостоку и уменьшают риск образования заторов.
Поперечные ребра жесткости, выполненные на внешней стороне элементов системы, увеличивают прочность водостока.
  • Никаких соединений на болтах, соединений с применением клеев, требующих массу времени на сборку и установку, а также не позволяющих производить монтаж при низких температурах.
  • Идеально подходит для новых и реконструируемых зданий.
  • Возможность просто и быстро собирать и разбирать водосток при подгонке, установке и уходе за ним.
  • Водосточная система ХАНТЕР (HUNTER) идеально подходит для применения как на больших, так и на малых зданиях.
  • Не требует значительных затрат труда при монтаже и установке.
  • Незначительный вес водосточной системы упрощает работу с ней.

    • ШАРНИРНЫЕ ФИКСАТОРЫ ИЗДЕЛИЯ ИЗ ПВХ
    водосток ХАНТЕР (HUNTER) водосток ХАНТЕР (HUNTER)
    Компьютерный дизайн пластиковых фиксаторов обеспечивает полную герметичность, надежность крепления. Фиксатор также служит компенсатором при термическом расширении материала. Изделия из ПВХ имеют одинаковый цвет по всей глубине и не поддерживают горение. Также не подвержены коррозии, имеют незначительный вес и не требуют ухода.

    Вся продукция производится в соответствии со стандартами BSI, BS EN ISO 9002: 1994.
    Система водостоков ХАНТЕР(HUNTER) является зарегистрированной торговой маркой и имеет оригинальный дизайн.

    Водосточные системы разработаны для зданий любого типа

    Водосточные системы являются результатом многолетних исследований, изучений и апробаций. В результате водосток ХАНТЕР (HUNTER) готов предложить надежные, простые в сборке и установке, с оригинальным дизайном водосточные системы для строительства и реконструкции.

    СИСТЕМА ВОДОСТОКОВ ХАНТЕР(HUNTER)125.

    водосток ХАНТЕР (HUNTER) - Система 125

  • Система водостоков ХАНТЕР(HUNTER) 125 для быстрой установки
  • Улучшенная пропускная спосбность
  • Идеально подходит для котеджей и частного строительства
  • Цвета - коричневый и белый

    водосток ХАНТЕР (HUNTER) - Система 125

    водосток ХАНТЕР (HUNTER) - Система 125

    Водосточная система 125 ХАНТЕР(HUNTER).

    • Водосточная система 125 ХАНТЕР(HUNTER) - представитель модельного ряда продукции английской компании Hunter-Plastics, обладает классическим полукруглым профилем. Наиболее часто используется на частных и офисных зданиях. Подходит как для современной архитектуры, так и для зданий, спроектированных в историческом стиле.
    Инженеры-проектировщики снабдили желоба продольными направляющими, для придания скорости дождевому потоку и усиливающими прочность желобов. Все переходные части желоба снабжены крепежными "крылышками", которые позволяют крепить систему без использования дополнительных кронштейнов. Это позволяет экономить на доборных и удешевляет водосточную систему в целом в целом. Большие отверстия для крепления шурупами повышают сопротивляемость системы значительным снеговым нагрузкам. Дизайн отверстий под шурупы выполнен таким образом, чтобы максимально облегчить монтаж и использовать электрический монтажный инструмент.
    Благодаря уникальному дизайну и инженерным находкам, водосточная система имеет повышенную пропускную способность - до 4,9 литров в секунду, что является несомненным преимуществом перед водосточными системами других фирм. Кроме того, в этом случае требуется меньшее количество водосточных стояков. Это позволяет не перегружать фасад здания наличием водосточных труб. Муфта трубы имеет крепления, исключающие необходимость в дополнительном кронштейне.
    На переходных элементах желоба нанесены специальные температурные риски, облегчающие расчет температурного расширения при монтаже, что позволяет избежать ошибок установки системы.
    Кронштейны желоба прошли испытания согласно Британским стандартам и выдерживают нагрузку в 75 кг.
    Водосточная система обладает несомненными преимуществами:
  • Малый вес
  • Простой монтаж
  • Полноцветность системы по все глубине материала
  • Нетребовательность к специальному обслуживанию
  • Легкая заменяемость отдельных деталей в уже собранной системе
  • Отсутствие необходимости в доборных элементах, что позволяет экономить на затратах
    • Качество пластика подтверждено сертификатами Британского Исследовательского Института, критерии оценки материалов которого превышает европейские аналогичные нормы.

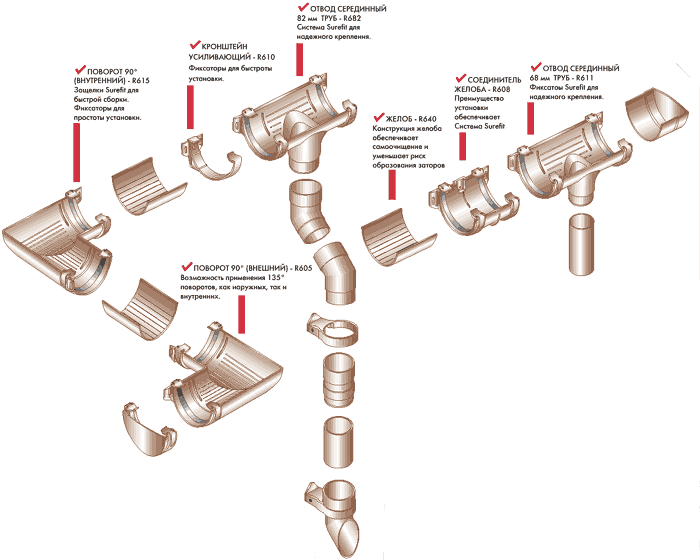

    Водосток ХАНТЕР HUNTER.Желоба и элементы водосточной системы.
    водосток ХАНТЕР (HUNTER) желоб Желоб
    Длина 4 м
    водосток ХАНТЕР (HUNTER) муфта желоба Муфта желоба
    Surefit
    водосток ХАНТЕР (HUNTER) - Кронштейн желоба Кронштейн желоба
    водосток ХАНТЕР (HUNTER) - Угол желоба внешний Угол желоба 90o внешний
    Surefit
    водосток ХАНТЕР (HUNTER) - Угол желоба 90 внутренний Угол желоба 90o внутренний
    Surefit
    водосток ХАНТЕР (HUNTER) - Воронка Воронка
    Surefit
    водосток ХАНТЕР (HUNTER) - Заглушка внешняя Заглушка внешняя
    Surefit
    водосток ХАНТЕР (HUNTER) - Заглушка внутренняя Заглушка внутренняя

    Водосток ХАНТЕР HUNTER.Трубы и элементы водосточной системы.

    водосток ХАНТЕР (HUNTER) - Труба водосточная Труба водосточная
    Длина 4 м
    водосток ХАНТЕР (HUNTER) - Кронштейн туб Кронштейн тубы
    водосток ХАНТЕР (HUNTER) - Муфта трубы Муфта трубы
    водосток ХАНТЕР (HUNTER) - Колено трубы Колено трубы
    112,5o
    водосток ХАНТЕР (HUNTER) - Колено трубы нижнее Колено трубы нижнее
    водосток ХАНТЕР (HUNTER) - Кронштейн металлический Кронштейн металлический

    Водосток Хантер Hunter- Система РЕГЕНТ

  • Водосточная система ХАНТЕР HUNTER РЕГЕНТ гарантирует быструю установку
  • Простота установки
  • Уникальный изогнутый профиль
  • Высокая пропускная спосбность
  • Идеально подходит для всех типов зданий и соотружений
  • Цвета - коричневый и белый

    Водосток Хантер Hunter- Система РЕГЕНТ

    ВОДОСТОК ХАНТЕР HUNTER РЕГЕНТ

    Водостоки Хантер - Система РЕГЕНТ

    • Водосточная система ХАНТЕР HUNTER Регент - представитель модельного ряда продукции английской компании Hunter-Plastic, обладает уникальным, эстетически привлекательным, изогнутым профилем. Хорошо зарекомендовала себя среди английских архитекторов для отделки частных и офисных зданий. Прекрасно выписывается как в современную архитектуру, так и во внешний облик зданий, спроектированных в историческом стиле. С прошлого года система получила новый дизайн и стала комплектоваться системой ХАНТЕР HUNTER РЕГЕНТ, что позволило максимально облегчить монтаж системы.
    Инженеры-проектировщики снабдили желоба продольными направляющими, для придания скорости дождевому потоку и усиливающими прочность желобов. Все переходные части желоба снабжены крепежными "крылышками", которые позволяют крепить систему без использования дополнительных кронштейнов. Это позволяет экономить на доборных элементах, что позволяет значительно удешевить систему в целом. Большие отверстия для крепления шурупами призваны повысить сопротивляемость системы повышенным снеговым нагрузкам. Дизайн отверстий под шурупы выполнен таким образом, чтобы максимально облегчить монтаж, а также использовать электрический монтажный инструмент.
    Благодаря уникальному дизайну и инженерным находкам, система имеет повышенную пропускную способность, что является несомненным преимуществом перед водосточными системами других фирм. Кроме того, в этом случае требуется меньшее количество водосточных стояков. Это позволяет не перегружать фасад здания наличием водосточных труб. Муфта трубы имеет крепления, исключающие необходимость в дополнительном кронштейне.
    Несомненными преимуществами водосточной системы ХАНТЕР HUNTER являются:
  • Малый вес водостока
  • Простой монтаж
  • Полноцветность водосточной системы по все глубине материала
  • Нетребовательность к специальному обслуживанию
  • Легкая заменяемость отдельных деталей в уже собранной системе
  • Отсутствие необходимости в доборных элементах, что позволяет экономить на затратах
    • Еще одной особенностью системы Регент является наличие специальных направляющих в воронке, придающих потоку дополнительное ускорение и направляющих его непосредственно в водосточную трубу. Таким образом, удается избежать загрязнение системы из-за естественного мусора в виде опавших листьев и т.п. Поток просто пробивает и смывает мусор из системы.
    Качество пластика подтверждено сертификатами Британского Исследовательского Института, критерии оценки материалов которого превышает европейские аналогичные нормы.

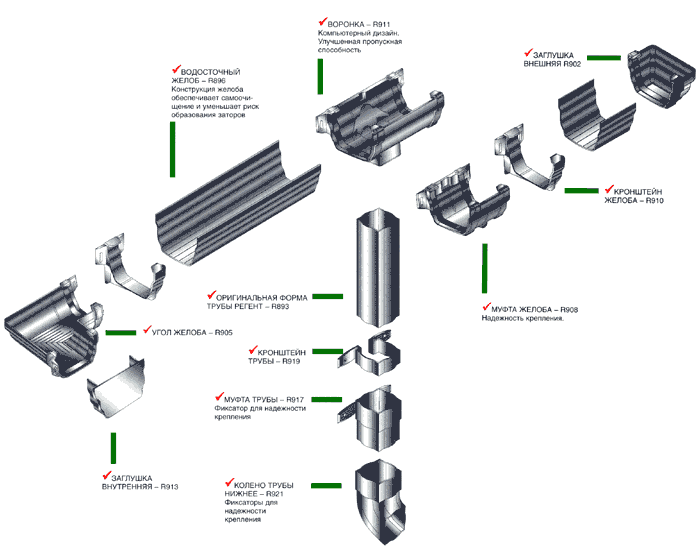

    Желоба и элементы водосточной системы ХАНТЕР HUNTER РЕГЕНТ
    водосток ХАНТЕР (HUNTER)- Желоб Желоб
    Длина 4 м
    водосток ХАНТЕР (HUNTER) - Муфта желоба Муфта желоба
    Surefit
    водосток ХАНТЕР (HUNTER) - Кронштейн желоба Кронштейн желоба
    водосток ХАНТЕР (HUNTER) - Угол желоба внешний Угол желоба 90o внешний
    Surefit
    водосток ХАНТЕР (HUNTER) - Угол желоба внутренний Угол желоба 90o внутренний
    Surefit
    водосток ХАНТЕР (HUNTER) - Воронка Воронка
    водосток ХАНТЕР (HUNTER) - Заглушка внешняя Заглушка внешняя
    Surefit
    водосток ХАНТЕР (HUNTER) - Заглушка внутренняя Заглушка внутренняя
    водосток ХАНТЕР (HUNTER) - Кронштейн металлический Кронштейн металлический

    Водосток ХАНТЕР HUNTER.Трубы и элементы водосточной системы
    водосток ХАНТЕР (HUNTER) - Труба водосточная Труба водосточная
    Длина 4 м
    водосток ХАНТЕР (HUNTER) - Кронштейн трубы Кронштейн трубы
    водосток ХАНТЕР (HUNTER) - Муфта трубы Муфта трубы
    водосток ХАНТЕР (HUNTER) - Колено трубы Колено трубы
    112,5o
    водосток ХАНТЕР (HUNTER) - Колено трубы нижнее Колено трубы нижнее
    водосток ХАНТЕР (HUNTER) - Воронка желоба сливная Воронка желоба сливная

    МОНТАЖ ВОДОСТОКОВ ХАНТЕР (HUNTER)

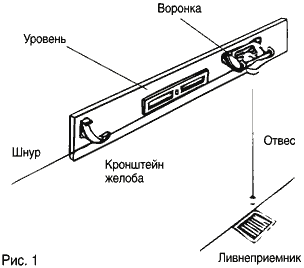

    Установка водосточной воронки
    монтаж водосточной воронки ХАНТЕР HUNTER
    Перед началом работы убедитесь, что лобовая доска установлена ровно. Неровная поверхность доски может значительно исказить внешний вид водостока. С помощью шурупов (25 мм) закрепите воронку на лобовой доске в соответствии с выставленным ранее уровнем.
    Выбрав необходимую конфигурацию водостока, приступайте к разметке мест установки его элементов при помощи мела и шнура (Рис. 1).
    Предварительно выставленный уровень поможет при установке желобов и кронштейнов. Установите кронштейн желоба в конце лобовой доски на максимально удаленном расстоянии от воронки и устанавливайте последующие кронштейны так, чтобы отклонение от горизонтали составило 3,5 мм на 1 пог.м.
    Кронштейны устанавливаются на расстоянии 0,6 м друг от друга.
    На зданиях, не имеющих лобовой доски, используются кронштейны, устанавливаемые непосредственно на стропильную ногу.

    Установка водосточной желобов
    Установка водосточной желобов ХАНТЕР HUNTER
    Уникальная водосточная система ХАНТЕР (HUNTER) обеспечивает простую установку. Система крепления на защелках. Необходимо вставить окончание желоба под выступающую часть защелки. Окончание желоба должно быть аккуратно обрезано, очищено от грязи и заусениц. Убедитесь, что желоб вставлен правильно, и вставьте его до упора. Возьмитесь двумя руками за наружный край желоба и большими пальцами вдавите в защелку.
    Нельзя подпиливать желоб для простоты установки.
    Все фитинги ХАНТЕР (HUNTER) имеют отметку: "вставлять до этой отметки".

    Установка водосточных углов желоба
    Установка водосточных углов желоба ХАНТЕР HUNTER
    В системе водостоков ХАНТЕР (HUNTER) внутренние и наружные повороты желоба снабжены отверстиями для установки.
    В системе водостока ХАНТЕР HUNTER эти отверстия необходимо просверлить!!!
    Рекомендуется крепить углы желоба к лобовой доске. Там, где это невозможно, необходимо использовать кронштейны, установленные на расстоянии не более 150 мм от каждого угла желоба.

    Соединение водосточных желобов
    Соединение водосточных желобов ХАНТЕР HUNTER

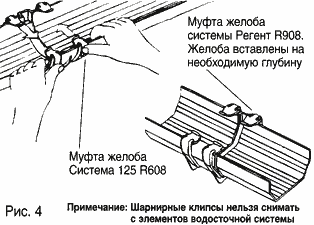

    Соединение желобов осуществляется с помощью муфты желоба, имеющей 2 резиновых уплотнителя.
    Маркировка на внутренней стороне указывает предельную величину термического расширения.
    Желоба водостока ХАНТЕР HUNTER могут быть соединены с помощью муфты желоба, усиленной дополнительным кронштейном.
    Примечание: обратите особое внимание, что перед окончанием желоба, превышающим 1 м, необходимо установить дополнительный усиливающий кронштейн.

    Установка водосточных труб
    Установка водосточных труб ХАНТЕР HUNTER
    Установка водосточных труб для систем водостоков ХАНТЕР HUNTER SUREFIT 125 и Регент выполняются одинаково. Водосточные трубы соединяются при помощи муфт трубы и крепятся кронштейнами трубы.
    1. Для установки трубы оставьте зазор равный 6 мм между краем трубы и ограничителем раструба.
    2. Устанавливайте каждую последующую трубу подобным образом, фиксируя нижний конец при помощи кронштейна трубы с припуском 6 мм на каждый соединитель.
    3. Устанавливайте кронштейны трубы через 1 м.
    4. Кронштейн должен быть установлен на колене трубы нижнем (см. рис. 5). Для установки рекомендуем использовать шурупы не короче 38 мм.

    Установка водосточных колен
    Установка водосточных колен ХАНТЕР HUNTER
    112,5 колена применяются при соединении воронок с водосточными трубами (см. рис. 6). При помощи обрезков труб можно достичь необходимого расстояния между сливной трубой и стеной.

    Порезка водосточных труб

    При порезке труб ХАНТЕР (HUNTER) рекомендуется аккуратно разрезать трубу в соответствии с ее осью - место среза зачистить при помощи напильника. Если срез трубы необходимо клеить ( в случае соединения с дренажной системой), используйте силиконовую смазку.

    Возможные ошибки при установке водостоков

    1. Фитинги не прикреплены к лобовой доске - это может привести к падению желоба.
    2. Желоб слишком коротко обрезан - это может стать причиной протекания.
    3. Превышение рекомендованного расстояния между кронштейнами желоба - это приводит к провисанию желоба в жаркую погоду и нарушению функционирования водосточной системы.
    4. Край кровли находится дальше середины водостока. Водосток установлен правильно, когда отцентрован относительно края кровли (рис. 7).
    5. Малый нахлест кровельного листа над стропильной системой может привести к задуванию воды и обветшанию стропил (рис. 7).
    6. Слишком большой зазор между краем кровли и верхней точкой желоба - это может привести к переливу воды через желоб и ее разбрызгиванию (рис. 8).

    Порезка водосточных труб ХАНТЕР (HUNTER)

    Инструкция по эксплуатации ХАНТЕР HUNTER.

    В случае образования заторов, пожалуйста, используйте только гибкие очистные приспособления. Заостренные или металлические предметы для этих целей применять нельзя.
