Водосток Аквасистем (aquasystem)
Производство системы водостоков
Акваcистем (aquAsystem)-
одно из основных направлений деятельности компании
Акваcистем (aquAsystem).
Надежность системы водостока из металла в
течений десятилетий проверена производителями и
потребителями в Западной Европе, Скандинавии и
России. Имеет одновременно российские и европейские
сертификаты и соответствует высочайшим техническим и
потребительским требованиям на мировом рынке.
Уникальное оборудование,
сконструированное и изготовленное в Европе,
позволяет создавать многопрофильные водосток высочайшего
качества согласно стандарту DIN (соответствие
немецкому стандарту).
Полная автоматизация производства обеспечивает
изготовление продукции, отвечающей высочайшим
требованиям. Сырьем для производства желобов и труб
служит холоднокатана горячеоцинкованная сталь с
двухсторонним полимерным покрытием - пластизоли
толщиной 100 микрон, а также медь, цинк-титан и
алюминий.
Стальной лист с полимерным покрытием, который
используется в производстве водостоков, поставляется
ведущими мировыми сталепроизводителями, такими, как
Rautaruukki OY (Финляндия), Corus и др., имеет
одновременно российские и европейские сертификаты и
соответствует высочайшим техническим и
потребительским требованиям на мировом рынке.
Несомненным преимуществом металлического
водостока является его высокая прочность и
долговечность относительно всех прочих материалов, а
цинковое и полимерное покрытие препятствует контакту
металла с кислородом и влагой. Эти факторы делают
водосток компании Аквасистем aquAsystem идеальным для
использования в климатических условиях России.
Водосточная система Акваcистем (aquAsystem)
Водосток
Аквасистем aquAsystem выпускается двух типоразмеров, условно
разделенных на "Систему 125" и "Систему 150", и имеет полукруглое сечение.
Желоба сечением 125 мм рекомендуемы для индивидуального строительства, в
то время как желоба сечением 150 мм могут быть использованы как для
индивидуальных, так и для промышленных зданий с увеличенной площадью
кровли.
Преимущества водосточной системы (водостоков) Акваcистем
(aquAsystem):
Эстетичный внешний вид - отсутствие на поверхности замка
соединения.
Повышенная жесткость водосточного желоба.
Пропускная способность водосточного желоба больше на 20% за
счет большей глубины.
Водосточная труба имеет одинарный замок, "спрятанный" внутри.
Устройство соединения водосточных трубы обеспечивает
одинаковую пропускную способность по всей длине трубы и удобства монтажа.
Не требует дополнительных мероприятий по компенсации линейного
расширения.
Возможность изготовления труб и желобов до 6 метров.
Соединительный водосточный желоб с резиновым уплотнителем:
компенсирует температурное расширение металла;
сохраняет герметичность системы;
универсальный фиксирующий замок обеспечивает многократное
использование.
Заглушка с резиновым уплотнителем (упрощает монтаж, не
повреждает крашеную поверхность).
Цельнометаллический крюк:
позволяет сохранять заданный угол между уклоном кровли и вертикальной
осью желоба;
имеет повышенную прочность за счет ребра жесткости.
Хомуты для водосточных труб удобны для монтажа и демонтажа
(например, в случае ремонта фасада)
Стальные аксессуары имеют дополнительную защиту из AlZn
(алюмоцинк).
Углы выполнены по уникальной технологии без сварных швов.
Цельнометаллическое колено.
Воронки водосточного желоба:
имеют усиленное ребро жесткости;
имеют приспособление для фиксации к стене.

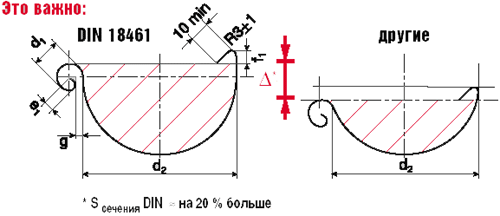

ВОДОСТОК
АКВАСИСТЕМ(AQUASYSTEM)
| Размер |
+1/-2 |
d1 ±1 |
d2 +2/0 |
e1 ±1 |
f1 min. |
g ±1 |
| 280 |
280 |
18 |
127 |
7 |
11 |
6 |
| 333 |
333 |
20 |
153 |
9 |
11 |
6 |
Расчет и выбор размеров водостока
Акваcистем (aquAsystem)
Для определения необходимого размера водостока используйте проектную
документацию либо наши рекомендации.
Зная площади кровли S, следует помнить, что максимальная длина желоба
на одну воронку не должна превышать 10 метров. максимальная длина желоба
между двух воронок - 20 метров.
| Типоразмер |
1 труба |
2 труба |
| S (m2) |
S (m2) |
| 87/125 |
50-100 |
100-200 |
| 100/150 |
100-200 |
200-400 |
Таблица электрохимической совместимости
водостока
Акваcистем (aquAsystem).
|
Al |
Cu |
St |
Zn |
Pb |
VA |
| Al |
|
♦ |
|
|
|
|
| Cu |
♦ |
|
♦ |
♦ |
|
|
| St |
|
♦ |
|
|
|
|
| Zn |
|
♦ |
|
|
|
|
| Pb |
|
|
|
|
|
|
| VA |
|
|
|
|
|
|
Al - алюминий
Cu - медь
St - сталь
Zn - цинк
Pb - свинец
VA - нержавеющая сталь
- совместимы
♦ - несовместимы

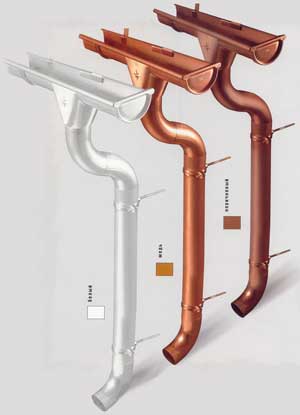

Базовые цвета водостоков Акваcистем (aquAsystem)
Базовые цвета стандартных элементов водосточной системы aquAsystem:
 - Белый
 - Коричневый
 - Медный

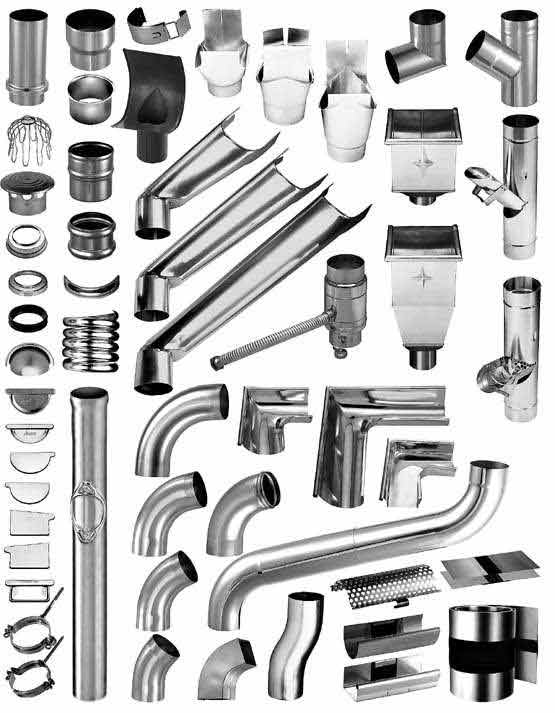

Стандартные элементы Акваcистем (aquAsystem)
 |
 |
 |
| Водосточная воронка |
Водосточная труба |
Крюк желоба |
 |
 |
 |
| Колено |
Водосточный желоб |
Угол желоба |
 |
 |
 |
| Соединитель желоба |
Заглушка |
"Паук" |
|
 |
|
|
Хомут трубы |
|
МОНТАЖ ВОДОСТОКОВ АКВАCИСТЕМ (AQUASYSTEM)
1. Расчет площади кровли и выбор размеров
водостока Аквасистем (Aquasystem) Расчет площади кровли может быть выполнен по формуле X х Y/2 = S, где X - длина дома, а Y - ширина. Следует помнить, что максимальная длина
желоба на одну воронку не должна превышать 10 метров. Максимальная длина
желоба между двух воронок - 20 метров.
| Типоразмер |
1 труба |
2 труба |
| S (m2) |
S (m2) |
| 87/125 |
50-100 |
100-200 |
| 100/150 |
100-200 |
200-400 |
2. Водосток Аквасистем
Aquasystem.Кронштейны крепления желоба. Из расчета заданного наклона желоба отметьте карандашом места загиба
кронштейнов, как это показано на рисунке. Пронумеруйте крюки, чтобы не
перепутать при установке. Рекомендуемый уклон по горизонтали не более 2,5
мм/пог.м.. Монтаж начинается с закрепления наибольшего и наименьшего
кронштейна. Между ними натягивается веревка, обозначающая дно желоба.
Кронштейны следует устанавливать на стропильную ногу или под обрешетку
кровли. Расстояние между кронштейнами не должно превышать 600 мм.
Кронштейны крепятся шурупами. Если желоб имеет две водосточные трубы, то
желоб устанавливается с наклоном от середины расстояния между трубами.
Выполняя загиб кронштейнов, делайте поправку на угол наклона. Передний
край желоба должен быть на 6мм ниже заднего.
3. Водосток Аквасистем
Aquasystem.Установка приемной воронки.
Отметьте местоположение приемной воронки и выпилите отверстие ножовкой
по металлу. Подогните плоскогубцами кромки получившегося отверстия вниз.
Оденьте воронку, зацепив ее передним фальцем за переднюю кромку желоба, и
загните пластины-фиксаторы воронки вокруг задней кромки.
Приемная воронка устанавливается на желоб до его окончательного
крепления к кронштейнам.
4. Водосток Аквасистем
Aquasystem.Соединение и установка желобов.
Желоба соединяются при помощи соединителей желобов. Так же желоба
могут соединяются в нахлест. Рекомендуемая ширина нахлеста составляет 30
мм. Для придания системе герметичности, на место стыка желобов следует
нанести силиконовый герметик.
Возьмите два так, чтобы совпали передние кромки. Вставьте их друг в
друга и поверните до контакта. Возьмитесь двумя руками за кромку по краям
соединения и дожмите заднюю кромку до защелкивания.
5. Водосток Аквасистем
Aquasystem.Установка заглушек.
Отрежьте приблизительно 5 мм от края желоба и его задней кромки.
Вставьте заглушки и аккуратно забейте ее резиновым молотком. Загните
выступы заглушки максимально ближе к желобу, а затем обстучите для более
плотного прилегания и эстетического вида.
6. Водосток Аквасистем
Aquasystem.Установка колен.
Система колен применяется для соединения воронок с водосточными
трубами. Для достижения необходимого расстояния между водосточной трубой и
стеной можно использовать промежуточную трубу между коленями.
7. Водосток Аквасистем
Aquasystem.Выбор длины промежуточной трубы.
Выбор длины промежуточной трубы можно сделать на основе приведенной
здесь таблицы:
| U мм |
H мм |
L мм |
| 220 |
275 |
0 |
| 270 |
290 |
100 |
| 300 |
300 |
135 |
| 350 |
320 |
185 |
| 400 |
340 |
240 |
| 450 |
355 |
290 |
| 500 |
375 |
345 |
| 550 |
395 |
400 |
| 600 |
410 |
455 |
| 650 |
430 |
505 |
| 700 |
450 |
560 |
| 750 |
465 |
610 |
| 800 |
485 |
665 |
| 850 |
505 |
720 |
| 900 |
520 |
770 |
| 950 |
540 |
825 |
| 1000 |
555 |
880 |
| 1050 |
575 |
930 |
| 1100 |
595 |
985 |
| 1150 |
610 |
1040 |
| 1200 |
630 |
1090 |
8. Водосток Аквасистем
Aquasystem.Порезка труб.
При порезке труб рекомендуется аккуратно разрезать трубу в
соответствии с ее осью при помощи ножовки по металлу.
9. Водосток Аквасистем
Aquasystem.Установка водосточных труб.
Трубы крепятся между собой и аксессуарами стык в стык при помощи
раструбов большего диаметра. Для крепления трубы к стене применяются
хомуты трубы, которые устанавливаются через каждые 2,5 метра.
10. Водосток Аквасистем

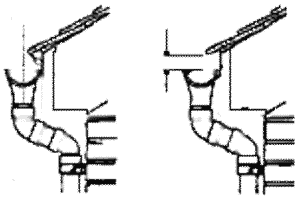

Aquasystem.Возможные ошибки при установке.
1.Превышение рекомендованного расстояния между кронштейнами желоба
может привести падению желоба
2.Край желоба находится дальше вертикальной оси желоба. При правильной
установке водосток отцентрирован относительно края кровли
3.Малый нахлест кровли над стропильной системой может привести к
"задуванию" стекающей воды и обветшанию кровли и фасада
4.Увеличенное расстояние между краем кровли и наивысшей точкой желоба
может вызвать перелив воды через желоб и ее разбрызгивание
5.Уменьшение рекомендованного нахлеста в месте соединения желобов
может привести к хрупкости системы
6.Превышение рекомендованного нахлеста приводит к деформации
целостности системы и нарушению герметичности
11. Водосток Аквасистем
Aquasystem.Инструкция по эксплуатации.
В случае образования заторов, пожалуйста, используйте только гибкие
очистные приспособления. Недопустимо применение для этих целей
металлических заостренных предметов или химических реактивов.
|
|
|
